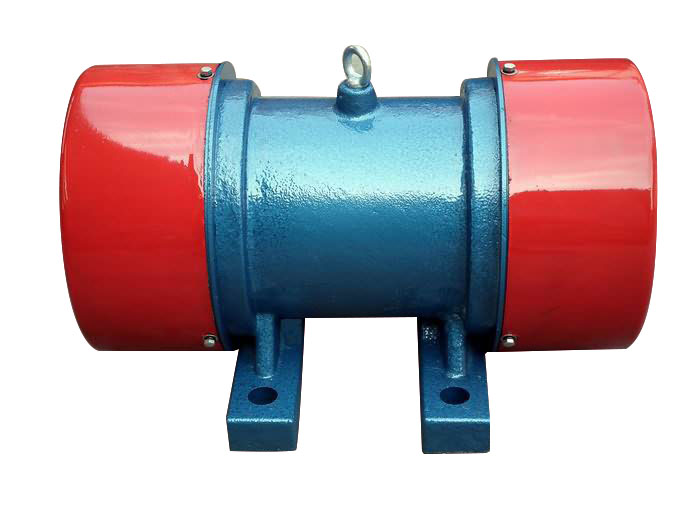

YZDP振动电机

分类:振动电机

产品产地:河南新乡

产品单位:台

网上报价:电议

最小订量:不限

销售企业:厂家销售

咨询热线:

0373-2632812

13598605042

产品说明

YZDP系列振动电贾产品广泛用于冶金、矿山、煤炭、化工、电力、建材、铸造、磨料、陶瓷、玻璃、粮食、食品、医药、轻工等行业,是振动输送机、振动给料机、振动放矿机、振动干燥设备、振动筛分设备、振动落砂机、振实台、料仓振动防闭塞装置等各种振动机械设备理想的动力源和激振源。海拔高度不超过1000米,环境温度不超过40C,相对湿度不超过90%(温度不超过25C时),否则应降低功率使用;主机激振工率和运行电流不超过铭牌数值,否则应降低激振力使用。

YZDP系列振动电机主体结构及工作原理:

YZDP系列振动电机由特制电机外加激振重块组成。当电机通电旋转时,激振块产生激振力,通过电机底脚或法兰盘传递纵横振动机械。特制电机由特制定子线包和转子轴组成,能承受高频振动;卧式振动电机采用四块扇形偏心块作激振块,调节同轴端两块偏心块的夹角,可以从零至*大调节振动电机的激振力;立式振动电机,采用两块偏心块作为激振块,两轴端各一块,上轴端为固定偏心块,下轴端为可调偏心块。在上下偏心块的外侧各装有一组附加块,通过调节附加块的数量,可以分级调节振动电机的激振力。振动电机通电旋转,带动电机轴两端的偏心块,产生惯性激振力,该力是空间回转力,其幅值为Fm。
Fm=mrω2
m-偏心块质量
r-偏心块质心回转轴心的距离,即偏心距
ω-电机旋转角度频率
ω=2πn/60
n—振动电机振次
惯性激振力通过振动电机轴承、底脚或法兰,传递给振动机械,就是该振动机械产生的激振力。

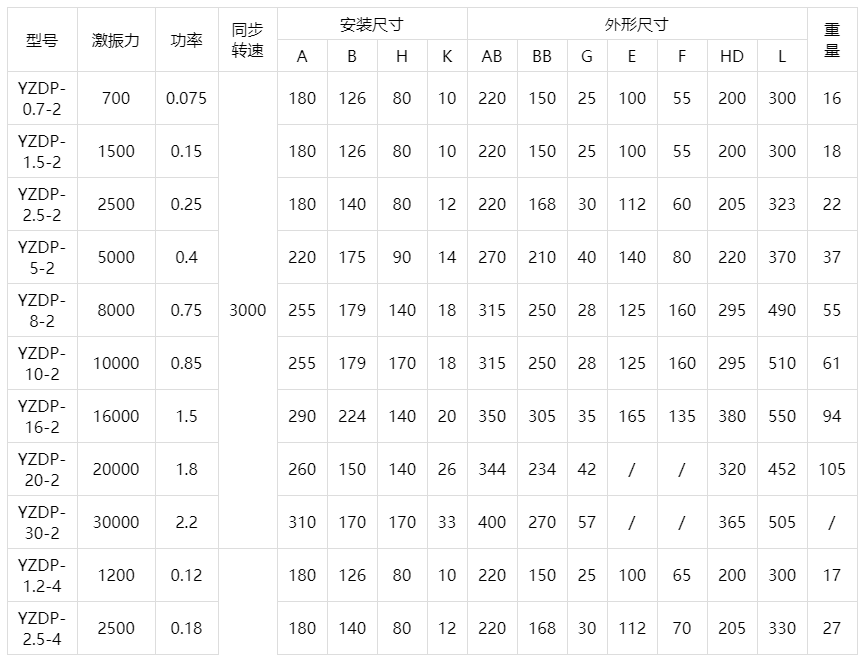

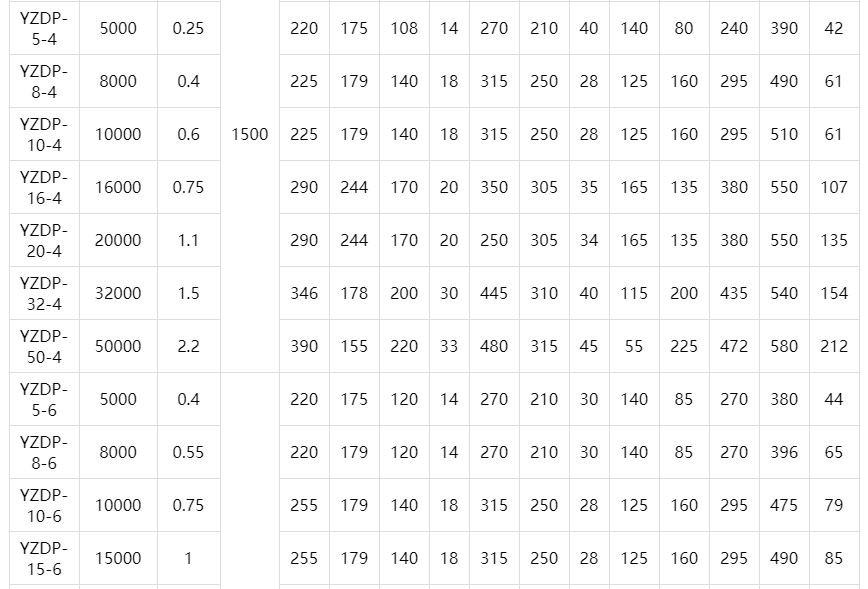

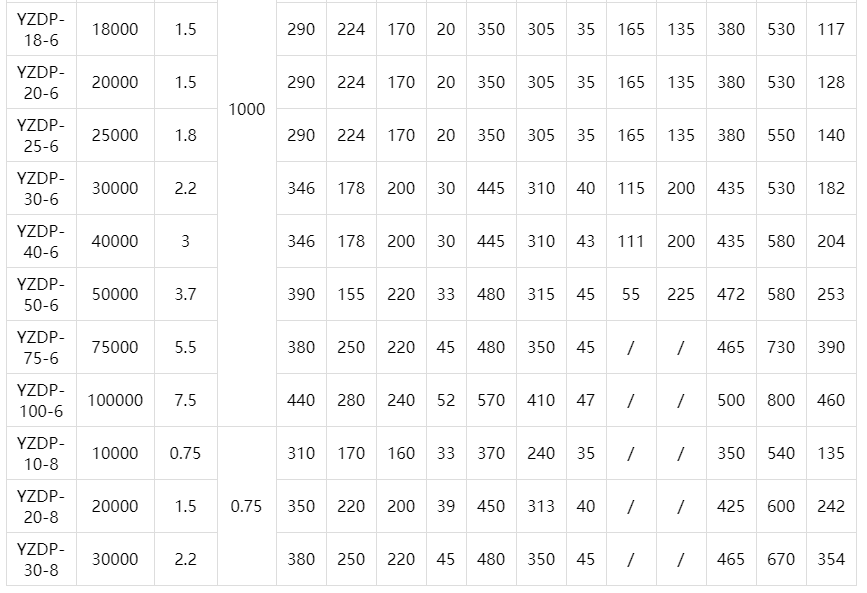

 YZDP系列振动电机技术参数:


振动电机订货须知:
(1) 写明所需产品的规格、功率、激振力、*数、数量。
(2) 对面漆有无特殊要求。
(3) 对电机引出线有无物殊要求。
(4) 可定制特殊参数的振动电机,如特殊电压、特殊安装尺寸等
